BƠM BÔI TRƠN CHUYỀN ĐỘNG TAY L, H
Bơm bôi trơn chuyền động tay L, H thích hợp cho hệ thống giảm xóc SLR, là bơm pittong lò xo có ống vô dầu định lượng, kiểm soát tay cầm hoặc cầm thông qua lượng kế định lượng lượng dầu bôi đến các điểm, ứng dụng rộng rãi trong các thiết bị bôi trơn chu kỳ trong các ngành cơ giới như: dệt may, nhựa, bao bì, rèn,…
Ký hiệu | Mã số | Kết cấu | Áp suất định mức | Lượng dầu/chu kỳ | Số điểm bôi trơn | Độ lọc dầu (μ) | Dung tích bồn chứa (ml) | Mã dầu bôi trơn | Trọng lượng (kg) | Hướng và đinh ốc ra dầu | Phương thức lắp đặt |
HAP | D3221C | Thanh đẩy | 0.42 | 4 ~ 16 | 1 ~ 75 | 40 | 500 | 20 ~ 200 | 1,38 | NPT1/8 | |
HIP | D3204c | Tay kéo | 0,19 | 1,00 |
L2P | 22133-1 | Tay kéo | 0,21 | 2 | 1 ~ 30 | 40 | 200 | 20 ~ 200 | 0,23 | M8 x 1 | |
L3H-M | 25028-2 | Tay kéo | 0,35 | 3 | 1~ 40 | 100 | 180 | 20 ~ 68 | 0,43 | M8 x 1 trái | Giữa |
25028-4 | ống cắm trên |
25028-6 | M10 x 1 trên |
L3H-L | 25195-2 | M8 x 1 sau | Trái |
L3H-R | 25187-4 | ống cắm phải | Phải |
25187-2 | M8 x 1 trên |
Ký hiệu | Mã số | Kết cấu | Áp suất định mức | Lượng dầu/chu kỳ | Số điểm bôi trơn | Độ lọc dầu (μ) | Dung tích bồn chứa (ml) | Mã dầu bôi trơn | Trọng lượng (kg) | Hướng và đinh ốc ra dầu | Phương thức lắp đặt |
L5H | 22038-1 | Tay kéo | 0.38 | 5 | 1~50 | 40 | 475 | 20 ~ 210 | 0,70 | M8 x 1 | |
L5P-L | 22036-1 | Thanh áp trái | 0,48 | 1 ~ 5 | 0,89 | |
L5P-R | 22037-1 | Thanh áp phải | |
L5P-M | 22035 | Thanh áp giữa | |
XL5P-R | 30888 | Thanh áp phải | 0,56 | |
XL5P-L | 31912 | Thanh áp trái | |
L18P-L | 22132-1 | Thanh áp trái | 0,36 | 6 ~ 18 | 1 ~ 100 | 40 | 1000 | 32 ~ 750 | 1,72 | M8 x 1 | |
L18P-R | 22131-1 | Thanh áp phải |

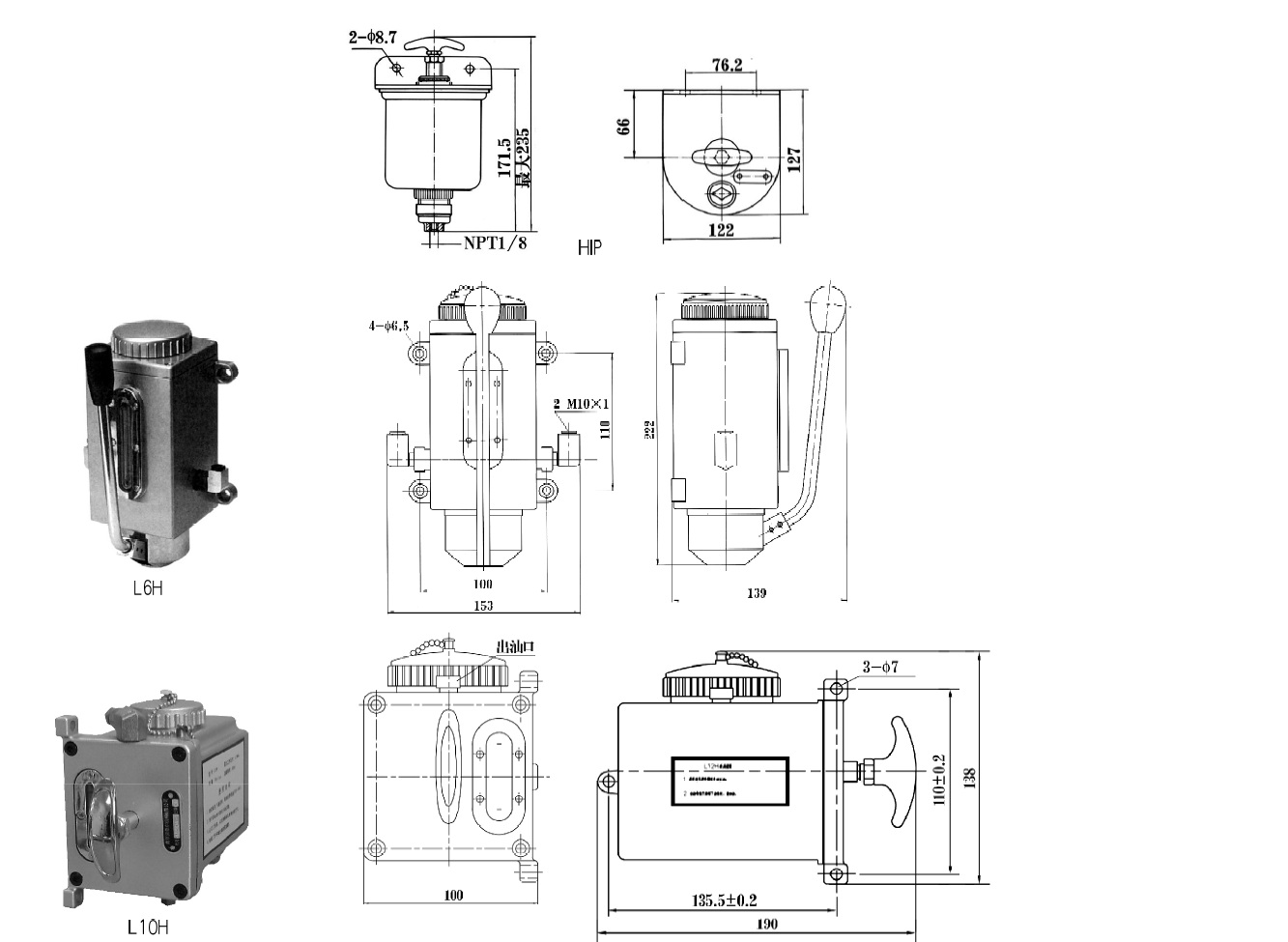

L6H | 42504 | Tay kéo | 1,5 ~ 2,0 | 6 | 1 ~ 50 | 150 | 600 | 32 ~ 72 | 1,84 | 2-M10 x 1 | |
43409 | 2-M8 x 1 |
L10H | 48504 | Tay kéo | 0,2 | 10 | 1 ~ 50 | 127 | 650 | 32 ~ 68 | 1 | M8 x 1 | |
48544 | |
48504-1 | M10 x 1 | |
48544-1 | |
|
